巨微低功耗低成本BLE射頻芯片MG126

上海巨微所創立的BLE射頻前端芯片是在巨微自主研發的BLE基帶和協議棧基礎上，精簡開發的一系列性價比極高的射頻芯片。該系列芯片可以與市面上絕大多數MCU芯片配合，完成BLE數據傳輸功能。是泛的MCU公司的無線好幫手。巨微代理英尚微支持開發板和軟件支持。

MG126射頻芯片是低功耗、低成本的BLE收發器，內部集成了發射機、接收機、GFSK調制解調器和BLE基帶處理。MG126采用QFN3x3封裝，搭配Cortex-M0 MCU和少數外圍被動器件，可以實現BLE遙控、藍牙鍵盤等數據傳輸應用。電源電壓1.9~3.6，可以采用一個紐扣電池（3.0v）供電，具有3uA待機電流，20mA@0dBm持續發射，18mA持續接收。

MG126創新的架構設計
MG126使用獨創的創新架構設計，采用常見的SPI通信接口，芯片本身不需要額外的喚醒信號已節省MCUIO資源。前端芯片包含RF和BLE數字基帶，完成BLE廣播和數據的接收/發送和調制/解調以及基帶數據轉換。BLE協議棧運行在MCU上，復用MCU強大的處理和控制能力，提高了MCU的資源利用率。該芯片采用QFN16封裝，體積只有3mmX3mm。

巨微BLE協議棧劃分
在BLE協議棧設計上，上層協議嚴格按照分層設計和模塊劃分以增加設計獨立性和代碼可讀性。Host協議棧包括L2CAP、ATT/GATT、GAP、SM，以及常用的profile，巨微協議棧符合BLE規范并通過了藍牙SIGBQB認證測試。

同時巨微BLE協議棧充分優化和減少了對MCU的資源需求。以ARM Cortex-M0為例，實現BLE連接應用需要的系統資源如下：系統時鐘48MHz及以上IO口5個：SPI-4個，IRQ-1個SPI（Master）速度6MHz及以上ROM16KByte及以上RAM4KByte及以上。

應用電路原理圖

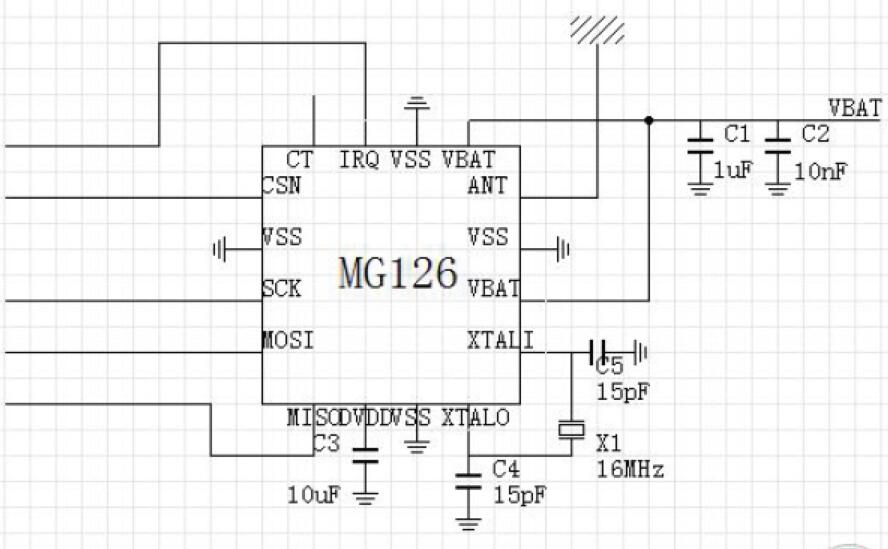

下圖是MG126的典型應用電路原理圖。

MCU需求
實現BLE遙控、藍牙鍵盤等數據傳輸應用，需要搭配Cortex-M0或者M3的MCU，具體資源需求如下：
系統時鐘：48MHz及以上
通信接口：SPI，主設備，clk6Mbps及以上
ROM size：16KBytes(如果需要實現OTA則size加倍)
RAM size：4KBytes

更多詳情點擊該鏈接：http://m.bfen.cn/list-451-1.html
