上海巨微代理MS1656低功耗燈帶藍牙芯片

巨微MS1656是單模超低功耗藍牙芯片，射頻采用2.4GHz ISM 頻段的頻率，2MHz 信道間隔，符合藍牙規范。MS1656 采用的是擁有內核Cortex-M0+內核的高性能的32 位微控制器，工作頻率最高可達24MHz，且內置高速存儲器，豐富的增強型I/O 端口和外設連接到外部總線。MS1656 產品系列具有低電壓、低功耗、低待機電流、快速喚醒等特點。提供QFN20 封裝形式，適合于LED燈帶藍牙芯片 、電機驅動和應用控制、充電器、溫控器、記錄儀、警報系統、門禁系統、數據采集和傳輸系統等多種應用場合。上海巨微總代理英尚微電子提供技術支持及產品解決方案。

MS1656特征
內核與系統：
- 32 位ARM®Cortex-M0+處理器內核，最高工作頻率可達24MHz
- 一個24 位系統定時器
- 支持低功耗睡眠模式
- 單周期32 位硬件乘法器
存儲器
- 64K 字節的嵌入式Flash，具有擦寫保護功能
- 4K 字節的SRAM
單模BLE 射頻收發機
- 數據包處理引擎
- GFSK 編碼方式
- 內部電壓調節器保證PSRR
- 可編程輸出功率范圍：-28dBm ~ +3dBm
- 1Mbps 空氣數據傳輸
- 優秀的射頻鏈路預算：高達-85dBm
時鐘、復位和電源管理
- 2.4V ~ 3.6V 供電
- 外部16MHz 高速晶體振蕩器
- 內嵌4MHz - 24MHz 高速振蕩器
- 內嵌38.4KHz 低速振蕩器
低功耗
- 兩種低功耗工作模式：Sleep、Deep Sleep
- 低電壓檢測，可配置為中斷或者復位
l 1 個12 位1Msps 采樣速率，SAR 型ADC
l 電壓比較器（VC）/低電壓檢測器（LVD）
l 11 個I/O 端口
調試模式
- 串行單線調試（SWD）
定時器
- 1 個16 位高級定時器:4 通道PWM 輸出/輸入捕獲，支持3 路互補輸出，以及死區生成和緊急停止功能
- 1 個16 位通用定時器，支持4 路比較輸出/輸入捕獲，PWM 輸出
- 1 個16 位可編程定時器陣列，支持5 路輸入捕獲/比較輸出，PWM 輸出
- 2 個16/32 位基礎定時器/計數器
- 1 個16 位低功耗定時器
- 2 個看門狗定時器（獨立的和窗口型的）
- 自動喚醒定時器
RTC
- 支持RTC 計數（秒/分/時）及萬年歷功能（日/月/年）
- 支持鬧鈴功能寄存器（秒/分/時/日/月/年）
- 支持RTC 從Deep Sleep 模式喚醒系統
通信接口
- UART0-UART1 標準通訊接口
- I2C 標準通訊接口，最高達1Mbit/s
- SPI 標準通訊接口，最高達8Mbit/s
16 字節的芯片唯一ID（CID）

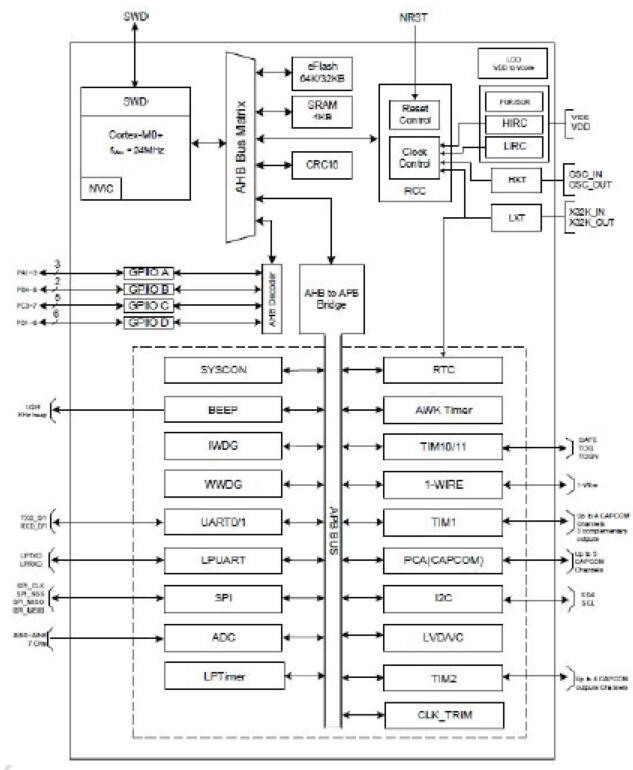

功能結構圖

ARM的Cortex-M0+核心
ARM 的Cortex-M0+處理器是最新一代的嵌入式32 位RISC 處理器，該處理器引腳數少、功耗低，能夠提供滿足MCU 實現需要的低成本平臺，同時提供卓越的計算性能和先進的中斷系統響應。Cortex-M0+處理器全面支持Keil & IAR 調試器，包含了一個硬件調試電路，支持2 線式的SWD 調試接口。Cortex-M0+特性：


存儲器（Memory）
64K 字節的嵌入式閃存存儲器，用于存放程序和數據。內建全集成的Flash 控制器，無需外部高壓輸入，由全內置電路產生高壓來編程，支持ISP、IAP 功能。4K 字節的內置SRAM。

工作模式
1) 運行模式Active：CPU 運行，周邊功能模塊運行。
2) 休眠模式Sleep：CPU 停止運行，周邊功能模塊運行。
3) 深度休眠模式Deep Sleep：CPU 停止運行，高速時鐘停止運行，低功耗功能模塊運行。

可以通過軟件來選擇運行在哪種工作模式。休眠模式時CPU 時鐘關閉，其他部分依然可以工作，可以通過中斷來喚醒CPU。深度休眠模式下，系統主時鐘關閉，絕大部分模塊停止工作，系統工作在內置的38.4KHz/32.768KHz 內置低速時鐘上，可以通過RTC 中斷或外部的喚醒引腳來喚醒芯片。在正常工作模式下，可以選擇分頻方式工作或停止一些不需要使用的模塊的時鐘來實現功耗和性能之間的靈活切換。

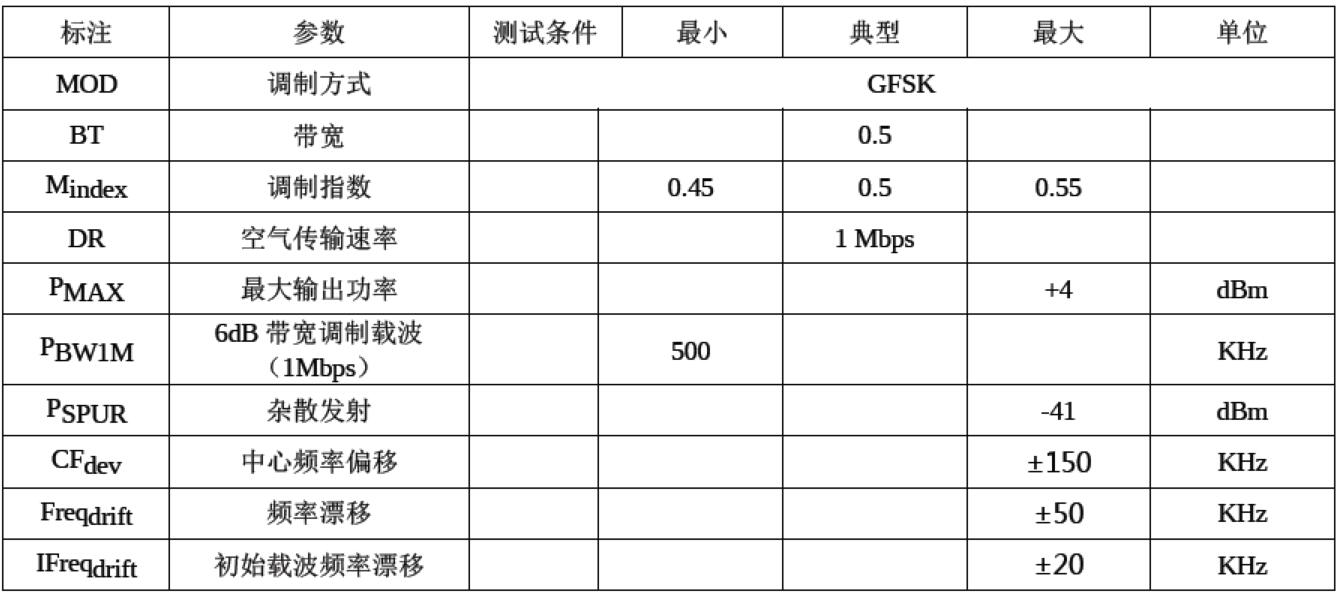

RF發射機特性
