靈動代理MM32SPIN05TW32單片機

上海靈動微電子是國內一家專注于生產MCU芯片的供應商，成立至今為市場上提供了上億只產品，研究并開發出適用于各個領域范圍的32位MCU單片機芯片，其中有為針對通用高性能市場的MM32F系列，超低功耗及安全應用的MM32L系列，具有多種無線連接功能的MM32W系列，電機及電源專用的MM32SPIN系列，以及OTP型的MM32P系列等。靈動代理英尚微電子介紹關于電機及電源專用的MM32SPIN05TW產品。

靈動MM32SPIN05TW產品使用高性能的Cortex®-M0 為內核的 32 位微控制器，最高工作頻率可達 72MHz，內置高速存儲器，豐富的增強型 I/O 端口和外設連接到外部總線。產品包含 1 個 12 位的 ADC、1 個比較器、1 個 16 位通用定時器、1 個 32 位通用定時器、3 個 16 位 基本定時器、1 個 16 位高級定時器。還包含標準的通信接口：1 個 I2C 接口、2 個 SPI 接 口和 2 個 UART 接口。

MM32SPIN05TW產品產品系列工作電壓為 2.0V ∼ 5.5V，工作溫度范圍包含-40?C ∼ +85?C 常規型和-40?C ∼ +105?C 擴展型。多種省電工作模式保證低功耗應用的要求。 本產品提供 LQFP48、LQFP32、QFN32、QFN20 和 TSSOP20 共 5 種封裝形式。 根據不同的封裝形式，器件中的外設配置不盡相同。 這些豐富的外設配置，使得本產品微控制器適合于多種應用場合：
• 電機驅動和應用控制
• 醫療和手持設備
• PC 游戲外設和 GPS 平臺
• 工業應用：可編程控制器（PLC）、變頻器、打印機和掃描儀
• 警報系統、視頻對講、和暖氣通風空調系統等

產品特性
• 內核與系統
– 32 位 ARM®Cortex®-M0處理器內核
– 最高工作頻率可達72MHz
– 單指令周期32位硬件乘法器
– 硬件除法器(32Bit)
• 存儲器
– 高達32K字節的閃存程序存儲器
– 高達4K字節的SRAM
– Boot loader 支持片內 Flash、在線系統編程（ISP）
• 時鐘、復位和電源管理
– 2.0V ∼ 5.5V 供電
– 上電/斷電復位（POR/PDR）、可編程電壓監測器（PVD）
– 外部2∼24MHz高速晶體振蕩器
– 內嵌經出廠調校的48/72MHz高速振蕩器
– 內嵌40KHz低速振蕩器

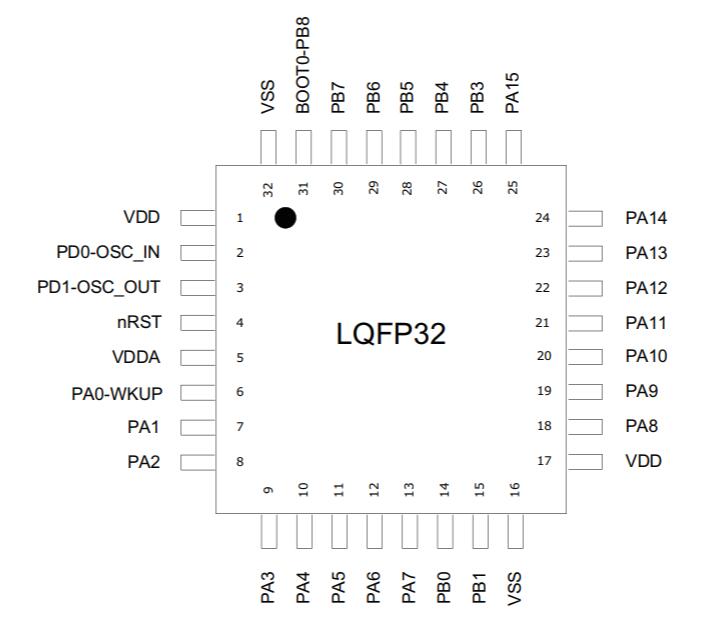

引腳定義


ARM 的 Cortex-M0 核心并內嵌閃存和SRAM
ARM® 的 Cortex®-M0 處理器是最新一代的嵌入式 ARM 處理器，它為實現 MCU 的需要 提供了低成本的平臺、縮減的引腳數目、降低的系統功耗，同時提供卓越的計算性能和先 進的中斷系統響應。 ARM® 的 Cortex®-M0 是 32 位的 RISC 處理器，提供額外的代碼效率，在通常 8 和 16 位 系統的存儲空間上發揮了 ARM 內核的高性能。 本產品擁有內置的 ARM 核心，因此它與所有的 ARM 工具和軟件兼容。

低功耗模式
產品支持低功耗模式，可以在要求低功耗、短啟動時間和多種喚醒事件之間達到最佳的平 衡。
睡眠模式
在睡眠模式，只有 CPU 停止，所有外設處于工作狀態并可在發生中斷/事件時喚醒 CPU。 停機模式
在保持 SRAM 和寄存器內容不丟失的情況下，停機模式可以達到最低的電能消耗。在停機 模式下，HSI 的振蕩器和 HSE 晶體振蕩器被關閉。可以通過任一配置成 EXTI 的信號把微 控制器從停機模式中喚醒，EXTI 信號可以是 16 個外部 I/O 口之一、PVD 的輸出的喚醒信 號。
待機模式
待機模式可實現系統的最低功耗。該模式是在 CPU 深睡眠模式時關閉電壓調節器。內部所 有的 1.5V 部分的供電區域被斷開。HSI 和 HSE 振蕩器也都關閉, 可以通過 WKUP 引腳的 上升沿、NRST 引腳的外部復位、IWDG 復位喚醒或者看門狗定時器喚醒不復位。SRAM 和寄存器的內容將被丟失。

Series	CPU Core	Part Number	Package	Flash	RAM	Max. Speed	GPIO	12b ADC
MM32SPIN	Cortex-M0	MM32SPIN05TW	TSSOP20	32KB	4KB	72MHz	16	9
MM32SPIN	Cortex-M0	MM32SPIN05NT	QFN32	32KB	8KB	96MHz	27	10
MM32SPIN	Cortex-M0	MM32SPIN05PT	LQFP32	32KB	8KB	96MHz	25	10
MM32SPIN	Cortex-M0	MM32SPIN05PF	LQFP48	32KB	8KB	96MHz	39	10




本文關鍵詞：MM32SPIN05TW   32單片機
